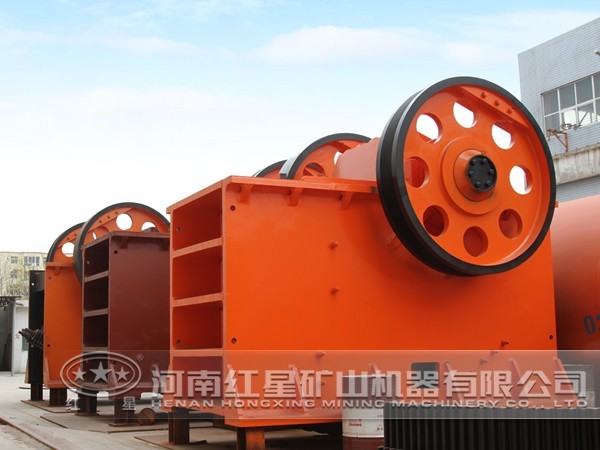

颚式破碎机包括简摆颚式破碎机和复摆颚式破碎机,今天我们主要讲解复摆式颚式破碎机的主要结构:
1、固定体:固定体的主要部件式机器,机器的制造工艺由两种;中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条强筋,并通过严格的质量控制和特定的工艺要求,达到与铸造机架相同的使用效果。为了防止机架侧壁的严重磨损,在破碎机腔左右侧壁上装有护板,可随意更换。
2、转动体:由动颚、偏心轴、轴承、皮带轮等几个部分组成,是传动和承受力矩的主要部分。
3、动颚:由动颚支架和活动颚板组成等部分组成,动颚支架采用35#铸钢,并经过调质处理。
4、轴承:采用双列向心球面滚子轴承,并具有微调、随受力大,耐用等特点。
5、偏心轴:由45#钢车制,并经过调质处理。
6、颚板:分活动和固定两种,为提高破碎效果,表面采用优化齿形,材质采用ZGMN13具有硬度高,耐磨,使用效果良好的特点。
7、调整装置:改装置是用来调整复摆颚式破碎机排矿口 的大小尺寸,控制出料粒度。破碎机的调整机构有两种形式:提升契块式和顶杆垫片式,调整方便灵活,能实现无级调整。
8、保险装置:肘板除传递力外主要起着保险作用,即当非破碎物进入破碎腔时,肘板可先行折断或折弯,从而保护机器其他零部件。
