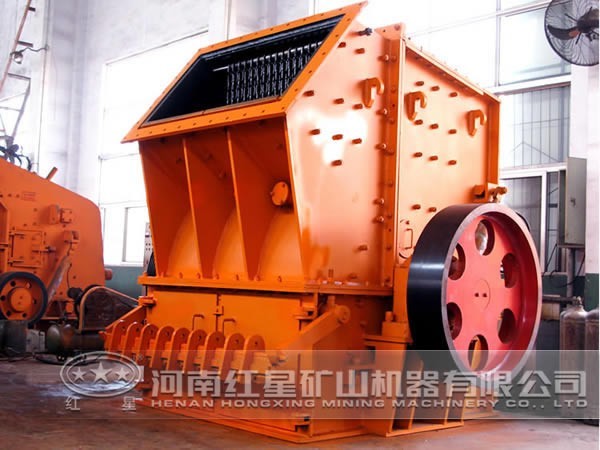

红星大型单段石灰石破碎机PCF2022介绍

如需购买单段破碎机，请点击这里：http://www.hongxingjiqi.com/Mining-machinery/ddp.html

我公司是设计生产破碎机的专业厂家，是中国破碎机行业协会的理事长单位，开发生产的大型单段锤式破碎机，是为水泥厂主要原料石灰石破碎而配套的设备，与同类破碎设备相比， 由于它在每个工作循环中同时复合运用了多种破碎机理，破碎效率高，使得它具有入料粒度大，破碎比大的特点，它可将大块原矿石一次破碎到符合入磨的粒度，将过去需要的多段破碎的生产系统简化为一段破碎，与传统的多段破碎系统相比，可节省一次性投资约45%，车间设备重量减轻32.5%，矿石破碎成本降低~40%。它还具有操作简单，维修方便的特点，改善了工人的劳动强度，设备运行经济可靠，所以它是目前我国水泥厂生产水泥设备的初选。

PCF2022单段锤式破碎机是为5000t/d水泥熟料生产线配套的破碎设备，由于设备具有特殊的结构设计，使它更适于水分较大，料湿、含土较多的工作状况，破碎较粘物料时消除了堵塞沾附困难。它特殊的双重过铁保护装置，可将不慎混入机内的铲齿、钻头、铁锤等金属异物自动反弹回给料辊或排出机外，不必为此停机，工作安全可靠。设备还设有两个同向异速给料辊向破碎机转子进行全宽度喂料，减轻了矿石对转子不必要的负载和冲击，使得转子运转更为平稳，因而转子负荷平稳、电耗低、锤头 篦子等易损件寿命长，这些方面的技术经济指标均优于国内外同型机。

一、设备的主要技术性能参数

1、比较大给料尺寸： 1000X1000X1500毫米

2、出料粒度： 25～75mm，成品量占95%

3、生产能力： 600~900吨/小时

4、电机功率： 800千瓦

5、转子的回转速度： 300转/分

6、打击线速度31.5 m/s

7、机器总重量（不包括电动机）：~130吨

二、工作原理及结构

本机是一种仰击型锤式破碎机，主电动机通过联组窄V带带动装有大带轮的转子，矿石用重型给矿设备喂入破碎机的进料口，矿石落至带有减震装置的给料辊上，两个同向回转的给料辊将矿石送入高速旋转的转子上，锤头以较高的线速度打击矿石，同时击碎或抛起料块，被抛起的料块撞击到反击衬板上或自相碰撞而再次破碎，然后被锤头带入破碎板和篦子工作区继续受到打击和挤压破碎，直到小于篦缝尺寸时从机腔下部排出。

三、主要部件与材料

1、转子

转子是破碎机的核心。它由锤盘、端盘、锤头、锤轴、主轴、飞轮、轴承和轴承座等组成。锤盘和端盘以键固定在主轴上，两端用卡箍紧固之，使其形成一体，使其具有很大的刚度，以适应破碎大块矿石和传递大扭矩的需要。所选用的是SKF中宽系列双列向心球面滚子轴承，可以承受很大的冲击载荷。转子锤头采用了全回转型结构。即使大块矿石不能一击即碎时，也能完全退避到锤盘之中，以保持转子的正常运转。锤头由含铬的高锰钢制成。它具有较高的抗磨损和耐冲击性能，锤头在一边磨损之后可以换边使用。

2、 破碎板

破碎板位于转子的正前方，水平中心线以上，由破碎板体上装若干齿板而成，齿板与转子外延夹角，增加了对矿石的冲击剪切作用。调整装置可调节破碎板与转子工作圆之间的间隙，以保证进入排料带的物料粒度，齿板磨损之后可及时调整，齿板由耐磨合金材料制成。

3、排料篦子

排料篦子由若干块篦子板组成，篦子板由耐磨合金材料浇铸制成。它安装在破碎机转子的下部，其园包角约为130o，它与转子的间距是可调节的，随着锤头的磨损转子工作直径缩小，可及时提起排料篦子，达到调整间隙的目的。

4、保险门

保险门位于排料篦子后部，在平衡重锤作用下，既能阻止未被破碎的矿石溢出，又能将误入机内的铁件在离心力的作用下，迅速推开保险门顺利排出，随后自动闭合，不必专为此停机。本保险门为可调机构，当排料篦子调节时，保险门亦需随其相应调整。

5、给料辊

给料辊是由主动辊和从动辊两部分组成，位于进料口与转子之间，主要由辊体、辊轴及两者之间缓冲橡胶块组成，两辊间缝隙有利于碎料及泥土的排出；缓冲胶块用以吸收矿石下落时的冲击能量。

6、壳体

壳体全部采用钢板焊接，与矿石接触的内表面均装有耐磨衬板，当更换衬板、锤头或其它易损件时，壳体前后可利用液压油缸开启，以达到更换的目的。

7、驱动部分

驱动部分是破碎机的动力来源，它由小带轮通过窄V带与转子的大带轮相连来传递功率；其传动比使转子达到需要的转速以产生理想的破碎效果。主电动机、小带轮和飞轮固定在电机底座上，通过拉杆可以调节窄V带的松紧程度。

8、检修装置

PCF2022单段锤式破碎机还配有多种检修装置，如：取篦架小车、液压站、启盖油缸、锤轴抽取装置，轴承液压装卸工具等，使得设备检修和易损件的更换都相当方便。

2PCF2022单段双转子锤式破碎机是为配套10000t/d水泥熟料生产线配套的破碎设备，它由两个驱动装置带动两个转子相向旋转，是附击型锤式破碎机，与单转子破碎机相比，它具有更大的打击力和挤压力，锤头及易损件的磨耗较低，产量更高。尤其适用于含硅量较高的物料。
