颚式破碎机的结构与性能

时间:2012-04-03返回列表

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击 在线咨询 与我们在线交谈或者拨打我们的客服电话:0371-67772626

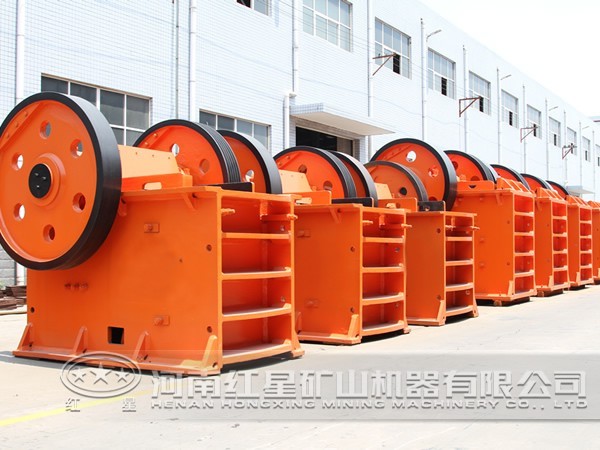

颚式破碎机

如需购买颚式破碎机,请点击这里:http://www.hongxingjiqi.com/Mining-machinery/ep.html

颚式破碎机(jaw crusher)由两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。颚式破碎机是美国的布莱克(E.W.Black)于1858年设计制造的。到20世纪90年代已有近100种不同结构型式的颚式破碎机取得了专利权。颚式破碎机结构简单,制造容易、工作可靠、维护方便、体积和高度较小,被广泛用于破碎坚硬、中硬以及软质的物料,如矿石、熔剂、炉渣及各种建筑用石料等。它多用于粗碎作业,有时也用于中碎和细碎作业;特别是用于井下破碎作业和组成中、小型移动式破碎机。以下是颚式破碎机的结构和类型、性能和规格的内容。

颚式破碎机结构和类型

颚式破碎机由定颚板和动颚板构成破碎腔。物料给入破碎腔,动颚板被偏心轴带动作往复摆动,物料受挤压、劈裂、冲击和弯曲作用而破碎。破碎后的物料,靠自重和动颚板摆动时的下向推力从排料口排出。常用的颚式破碎机主要有简摆式、复摆式和冲击式三种类型(见图)。简摆颚式破碎机采用曲柄双连杆机构,虽然动颚受力很大,但连杆和偏心轴却受力较小,因此多制成大、中型破碎机,破碎坚硬物料。复摆颚式破碎机的动颚就是曲柄连杆机构的连杆,动颚的水平行程上端大下端小,破碎效率较高。由于动颚和定颚衬板磨损较快,故多制成中、小规格破碎机用来破碎中硬物料。冲击颚式破碎机破碎比大,适用于破碎硬而韧性好的物料,如铁合金等;但由于冲击颚式破碎机结构复杂,零件受强力冲击,易损坏,应用尚不广泛。

颚式破碎机性能与规格

通常使用的颚式破碎机的破碎比为4~6,小型颚式破碎机的破碎比可达到10。大型破碎机的给料粒度可达1000~1200mm,其产品粒度可达200~250mm,小型破碎机和新型细碎用颚式破碎机的产品可以更细一些,如GXPE250×400新型颚式破碎机可获得P80 = 15mm破碎产品。颚式破碎机的规格以给料口宽度(mm)×长度(mm)表示。宽度大于600mm者为大型机,300~600mm为中型机,小于300mm为小型机。20世纪70年代,出现了宽系列细碎型大破碎比颚式破碎机,并已得到广泛应用。其尺寸规格(mm)主要有:50×750,200×750,250×750,200×1000,250×1000,250×1200等几种规格,产品粒P80≤20mm。中国生产的比较大规格简摆颚式破碎机为1500×2100;比较大复摆颚式破碎机为1200×1500。选用破碎机时要求比较大给料粒度要比给料口宽度小15%~20%。
