西蒙斯圆锥破碎机的液压调节排矿装置

红星机器目前生产西蒙斯圆锥破碎机和细碎专用弹簧破碎机。

西蒙斯圆锥破碎机由美国西蒙兄弟首先创制，属缓锥面破碎机，具有强大破碎力，能获均匀而较细的产品，在很多国家广泛使用。

此设备虽然已采用液压调节排矿口装置，液压锁紧装置和气压过载保护装置，除10英尺机轴外，仍保留着弹簧压紧装置，因此有的称弹簧破碎机。

该公司目前生产2、3、4、4½、5、5½、7、10英尺8中规格，其中5½以上机种又有重型和特重型。4½英尺机种已有改进型。以上8种规格均有标准型和短头型。每种标准型和短头型又有特粗、粗、中、细四种破碎腔。Norblberg西蒙斯圆锥破碎机。

圆锥破碎机机体由上机架和下机架组成，上机架与下机架是经调整环螺栓，弹簧链接。机体上部有活动的给料漏斗。主轴上端由螺母，为固定给料板用，主轴下端的止推轴承由四件组成。传动齿轮中的大齿轮位于偏心套上端，小齿轮布置在大齿轮的下放。

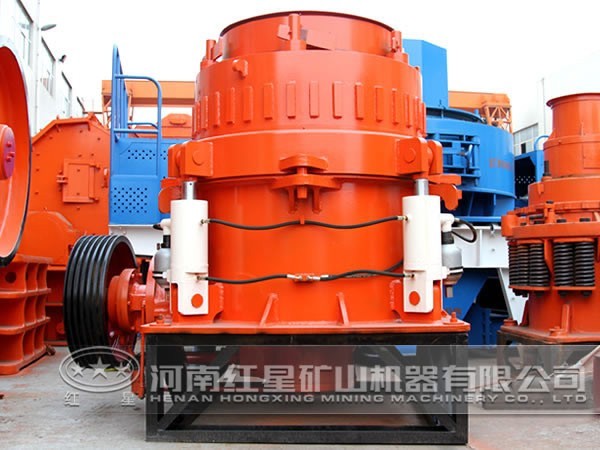

排矿口调整有机械的和液压的两种方式。机械调整装置只需调节安在立柱上的棘轮，带动调整环传动，液压调节装置是使用两个机架外的液压缸（10英尺几种为4个液压缸），控制活塞杆顶端的卡爪与调整罩上的驱动换和凹槽啮齿，活塞杆伸出一次，可转动驱动换上的一个凹槽卡爪上设有弹簧，当活塞杆每次缩回后，能自动及时卡主驱动环上的凹槽，从而保持排矿口不变，直到活塞杆再一次伸出为止。

此设备除弹簧过载保护装置外，另有气压过载保护装置，气压过载保护装置的气缸中的活塞杆，平常将调整环紧压在机架上。

为了使定锥定位，还设有液压锁紧装置，分两种形式。一种用一组小油缸，没缸内有弹簧，平时靠弹簧将锁紧环定位，将调整环啮齿的定锥锁紧不懂。要调节排矿口时，使油压超过弹簧力，于是将锁紧环和定锥松开，定锥就可在调整环上转动；另一种采用6-8根液压柱，平时由柱内弹簧紧压定锥，使其不动，调节排矿口前，通过杠杆操纵使定锥松开。

所有机构均采用本公司生产的整套B型压力润滑系统。有油箱、双筒过滤器、冷却器、油泵、电动机、高温断油警报装置。
