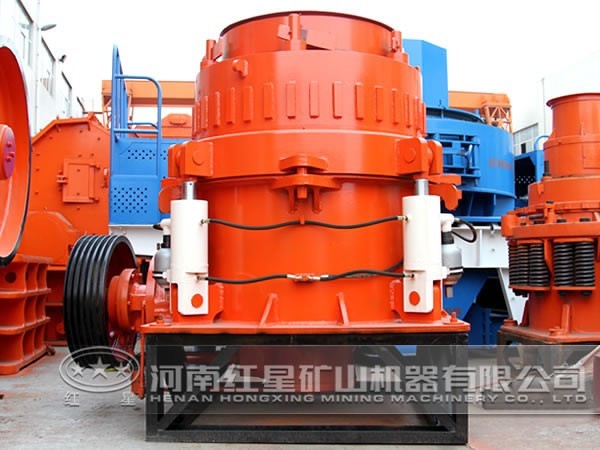

圆锥破碎机是选矿工艺中不可缺少的设备,而圆锥破碎机的安装效果则与其工作效率有密切关系,本文将对圆锥破碎机的安装工艺流程和操作要点作详细讲解。
以MP系列圆锥破碎机为例,来说明圆锥破碎机的安装技术。MP800圆锥破碎机是驱动装置通过三角带带动破碎机偏心套总成,偏心套总成传动动锥摆动,与定锥挤压达到破碎效果,通过调整环转动使定锥上下控制动锥与定锥之间的间距,来调节排料口大小,达到理想产品粒度。
1)工艺流程:圆锥破碎机的安装流程:基础处理一沙墩制作及垫铁放置一底座安装一主机架一传动轴和传动轴箱一偏心套和配重总成一润滑装置、液压动力装置一球而瓦架总成一动锥总成一调整环一过铁释放和破碎腔清理缸总成一定锥、定锥衬板和料斗总成安装一驱动装置。
2)安装要点:主机架调平、球面瓦及动锥安装。
3)施工准备:包括检查土建基础各中心线位置及尺寸是否符合要求;砂墩制作及垫铁安装;砂墩制作;垫铁选型和布置数量确定。
4)主机架总成安装:钢底座安装:调整破碎机钢底座其水平度不应大于0.20/1000。主机架安装:调整并固定破碎机主机架使其水平度不应大于0.20/1000。
5)破碎机皮带轮安装:皮带轮就位固定后,皮带轮毂端部与轴套法兰之间应保持大约6mm至10mm的间隙。
6)偏心总成安装:偏心套轴伸出偏心套孔的距离应为140mm。
7)过铁释放缸安装。过铁释放缸顶部的活塞杆长度最小520mm。过铁释放缸储能器冲压:从储能器的底部拆下阀门护罩,然后从气门杆上拆下阀盖。
8)破碎腔清理缸安装:彻底清理定锥、调整环和锁紧环上的螺纹,清除所有污物和防锈漆并喷涂两层润滑剂;打开液压装置,启动调整环旋转,使定锥旋入锁紧环和调整环。
9)破碎机驱动电机安装:将驱动装置吊装到基础上安装,拧紧地脚螺栓;挠性联轴节找正:联轴节其径向和轴向尺寸偏差不得大于0.38mm。
