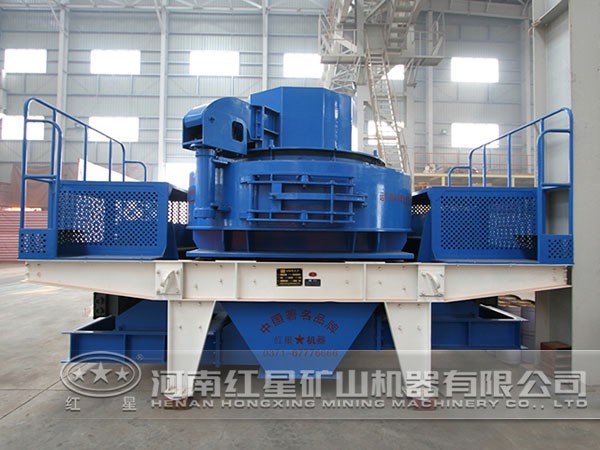

离心冲击式破碎机的电动机选择及零件设计

离心冲击破碎机在选择电动机时，按已知工作要求和条件选用系别一般用途的电磁调速电动机，因为此设计离心冲击破碎机直径较小，采用一级电动机，又因为设计原始数据要求电机功率P＝55kw，所以选用Y225M型号的电动机。其同步转速为1500r/min，满载转速1440r/min。

以下是离心冲击破碎机主要零件的设计要求。

注油管的设计：对滑动轴承采用油润滑，须用到注油管。注油管可用两端有螺纹的钢管。一端固定在机盖上，一端用螺母固定在齿轮传动的机座上.

板衬的设计：由于壳体和转子均受物料的冲击。为保护机盖，可在机盖下面加设衬板，衬板的材料为Q235钢板，厚度为10mm，制造时先卸载1240，然后画线，标出各孔的位置和尺寸，再切割成型。

反击衬板的设计：反击衬板的作用是承受被板锤击出的物料在其上冲击破碎，将破碎后的物料重新弹回破碎区，再次进行冲击破碎。设计的要求是，被板锤冲击后的物料经反击后的位置刚好为该板锤旋转以后的位置，以利用再次进行冲击破碎。

该破碎机设计了三排(每排120块)360块反击板组成，分为：上反击板、中反击板、下反击板。三层反击板从整体上来看就是一个向下倾斜的圆弧面。为使反击板具有足够的抗打击强度，反击板的最小厚度为5㎜ ，比较大厚度为60㎜。

反击板的材料ZGMn13。采用铸造方法获得同时须进行热处理HB150—220。

将反击板点焊在筒体上，然后在钻床上钻孔，再用螺栓将反击板固定在筒体上，在使用过程中反击板须定期进行更换。
